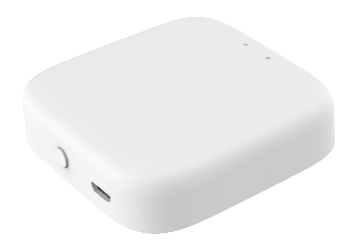

图1产品外形图TYGWZW-01N是由杭州涂鸦信息技术有限公司开发的一款超小型智能无线Zigbee网关产品。它由一个高集成度的无线WIFI模块、一个低功耗无线Zigbee模块和一块主板构成。通过涂鸦智能APP，用户可实现设备添加、设备重置、第三方控制和Zigbee群组控制，满足智能家居等应用场合。
无线Zigbee网关主要功能如下：
a）控制Zigbee设备：用户通过网关可以控制Zigbee子设备，支持远程控制、群组控制；
b）一键组网：短按网关上的按键，进入长配网模式（指示灯会慢闪，表示允许子设备接入），并持续1个小时。此时将待添加的子设备处于配网状态，设备便会自动添加进来。支持多个设备同时添加，简化繁琐的配网步骤，使得设备联网操作更人性化。若要关闭一键入网模式只需再短按一下按键；（网关激活和未激活状态下均支持添加该功能）
c）云端场景/自动化：通过APP里的场景和自动化设置，可以把网关下的Zigbee子设备作为执行或触发条件和其他智能设备进行联动；
d）本地场景/自动化：场景/自动化执行时优先走本地。通过该功能来使用户设置的智能场景/自动化在外网断的情况下仍能高效执行；
2.1 外形尺寸、质量、功耗
2.1.1 外形尺寸
本产品外形见图1。
产品尺寸：60.5mm×60.5mm×16.1mm（长×宽×高）。 图1产品外形图
2.1.2 质量 本产品质量约33g。
2.2 主要技术指标
本产品的主要技术指标见表1。
表1主机性能配置表
| 物理特性 | 信息说明 |
|---|---|
| 外观尺寸 | 长宽高=60.560.516.1mm |
| 重量 | 净重33g |
| 状态指示灯 | 2个LED (WIFI+Zigbee) |
| 操作按键 | 1个按钮(重置) |
| 供电 | MicroUSB DC5V |
| 工作电流 | <1A |
| 适配器输出 | 5V 1A |
| 硬件接口 | 1个Micro-USB |
| 无线技术 | WIFI 802.11 b/g/n、Zigbee 802.15.4 |
| 天线类型 | 内置板载天线 |
| 天线增益信息 | 2.5dBi |
| 射频特性 | Wi-Fi | Zigbee |
|---|---|---|
| 无线频率 | 2.400 ~2.4835GHz | 2.400 ~ 2.480GHz |
| 网络标准 | WIFI 802.11 b/g/n | IEEE 802.15.4 |
| 发射功率 | 21dBm | 标称10dBm |
| 信道数 | CH1-CH11 | CH11 - CH26信道 2405MHz； 2410MHz；2415MHz; ··· 2480MHz 即每隔5MHz增加一个信道。 |
| 传输速率 | 11b:1,2,5.5, 11 (Mbps)、11g:6,9,12,18,24,36,48,54(Mbps)、11n:HT20 MCS07、11n:HT40 MCS07 | 250Kbps |
| 网络性能 | 说明 |
|---|---|
| 无线加密 | AES 128bit加密、WPA-PSK/WPA2-PSK，WPA/WPA2安全机制 |
| 网络管理 | 远程App配置、WIFI模块固件升级，Zigbee模块固件升级 |
| 最大连接数 | Max Node =50 |
2.3 主要环境指标
2.3.1温度 工作温度：-10℃～+45℃ 存储温度：-20℃～+60℃
2.3.2湿度 工作湿度：10%-90%RH（无冷凝） 存储湿度：5%-90%RH（无冷凝）
2.4 电磁兼容性指标
2.4.1静电抗扰度 静电抗扰度测试满足GB 17626.2的测试要求，接触放电±4KV和±8KV，设备在试验中、后EUT正常工作。
2.4.2传导骚扰 传导骚扰满足GB 9254中CLASS B 的限值要求。
2.4.3电快速瞬变脉冲群抗扰度 电快速瞬变脉冲群抗扰度满足GB 17626.4的要求。
2.4.4电压变化抗扰度 电压变化抗扰度满足GB17626.11的要求。
2.5 质保期 产品质保期：1年。
2.6 品质性指标
2.6.1振动测试 频率5-200Hz，加速度30G,水平和垂直方向各30分钟，结构无破损并且功能正常不受影响。
2.6.2跌落测试 设备六个面，在600mm高度自由跌落，设备功能正常，外观无破损。
2.7 环境工作要求 满足恒温恒湿（开始将温度上升至60℃，湿度90%RH；保持48H后，降温至25℃保持2小时）要求； 满足高低温循环（开始将温度以不小于1℃/min的速率上升至60℃，保持2H；再把温度以不小于1℃/min的速率下降到-15℃，保持2H；以此为一个循环，循环6次）要求。
2.8 认证类型（国外） 国外通过CE、FCC、REACH、ROHS认证
3.1 产品组成
本产品主要由模块、电子元器件、结构件等组成：
a）模块：WRG1模块、TYZS3_NS模块；
b）主板：连接Wi-Fi模块和Zigbee模块，并集成电容电阻等相关元器件；
c）结构件：上壳、下壳、按键、导光柱、脚垫等组成，承载产品硬件，提供物理接口。
3.2 产品结构
产品有上下壳两个部分组成，均采用PC+ABS材料，表面为白色，通过超声波焊接在一起。外部有1 个Micro Usb，1个按键，顶部有2个指示灯。
3.3 工作原理
本产品工作原理如下图所示：
图2产品原理与架构图
产品包装盒尺寸：65mm×65mm×45mm（长×宽×高）。
产品包装盒中应包含：无线Zigbee网关×1；产品说明书×1；充电器×1；充电线×1。
产品应在包装盒明显位置固定产品标牌，并包括如下内容： a) 制造厂名称和商标； b) 产品名称、规格、型号； c) 参考重量、外形尺寸； d) 生产日期、产品编号、产品标准号。
5.1 产品基本特点
1、体积小，节约空间 超小型外观，简约设计，节省家庭中有限空间。
2、即插即用，使用方便 产品使用简单，配网组网界面简单易懂，即使没接触过智能家居产品，也可马上上手使用。
3、多网合一，自由切换 集成WIFI和Zigbee通讯方式为一体，既可远程WIFI控制，也可进行本地Zigbee控制，无网络，也能应付自如。
4、无线组网，稳定可靠 WIFI信号和Zigbee信号稳定可靠，覆盖范围广，穿墙能力强，抗干扰能力强，同时发热低，功耗小。
5、超强安全，隐私保护 设备在WIFI与Zigbee端均采用业界高级别的加密方式传输信息，确保网络通信安全，防止恶意入侵。
6、对等网络，互相增强 同一网络支持多个设备同时工作，提高网络可靠性。
7、一键重置，极速配网 长按5s即可重置，极速、安全有保证。
5.2 安全方面的特点
设备认证采用基于tls的双向加密认证； 业务数据采用设备级别随机密钥加密； 本地存储，数据一机一密加密；
5.3 产品突出亮点
1.网关添加子设备速度快，平均5s左右可以完成终端设备入网到app的显示；
2.一键添加子设备，并支持多个子设备同时入网，同时支持无网添加子设备；
3.支持大规模组网广播，工作稳定；
4.随机子设备心跳算法，支持子设备在线/离线提示，可快速显示子设备离网状态；
5.操控体验好，外网、无信号干扰情况下指令下发到返回，大约120ms左右；
6.支持局域网控制，并支持可靠场景控制；
7.支持可靠的本地联动服务、并支持跨网关本地联动；
8.支持的子设备品类丰富，超过100类，可扩展支持更多；
9.支持可靠的本地双控开关、多控开关服务；
10.支持各个环节OTA服务，网关、zigbee主控、zigbee终端以及zigbee终端模块下接的mcu；
11.支持接入主流厂商的标准Zigbee设备， 如hue、smart thing；
12.支持Zigbee3.0标准网关，产品通过Zigbee联盟3.0认证；
13.支持国家码，可根据不同国家设置输出功率；
14.支持防误删功能，有效解决用户本地误触导致子设备离网的问题；
6.1 接口类型及规格
表2接口配置 |接口|规格|用途| |-|-|-| |充电口|Micro usb2|充电线插入接口充电| |按键|轻触按键|复位/配网按键| |指示灯|LED|指示网络及工作状态|
产品接口如下图所示：
图3产品接口指示图
按键功能说明：长按5s，进入复位状态。 指示灯状态定义如下表所示： 图4指示灯状态
将本产品连通电源，放置在家中开阔、平整的桌面上使用。不宜放置在墙角、低洼处，以免信号有遮挡。
产品使用说明参照下图所示。
图4产品使用说明流程图
常见问题解答见表3： 表3常见问题解答
| 序号 | 问题 | 解答 |
|---|---|---|
| 1 | 产品支持无线连接吗？ | 仅支持无线连接 |
| 2 | 产品支持 5G WiFi连接么？ | 产品配网时仅支持手机在 2.4G WiFi下，无法支持 5G WiFi |
| 3 | 产品可挂载子设备的数量如何？ | 支持50个 |
| 4 | 保证稳定控制时，子设备与网关的距离最远多少？ | 室内35m，室外200m |
10.1 外箱
10.1.1标志 包装外面显著位置应印有“向上”、“小心轻放”、“防潮”等标志应符合GB/T 191。
10.1.2成套性 包装箱内应附有产品的技术资料、试验报告、产品合格证、附件及装箱清单。
10.2 运输 产品在运输过程中不应有剧烈震动、冲击、暴晒雨淋和倾倒放置等问题，应符合包装箱上的标志规定。
10.3 贮存 产品应放温度0℃～+30℃，相对温度≤70%RH的库房中，室内无酸、碱、盐及腐蚀性、爆炸性气体、易燃物，不受灰尘雨雪的侵蚀。
如果在使用中遇到疑问，请联系： 单位名称：杭州涂鸦信息技术有限公司； 联系电话：400-867-8671； 通信地址：浙江省杭州市西湖区华策中心A座。
