产品设计规范

工业设计输出文件规范

作品提案制作标准

  1. 文字说明应准确表达设计意图；
  2. 图片清晰（单张图片尺寸像素应为 1600*900 200DPI ）；准确细致的表达设计作品，如: 使用场景，色彩，风格，材质，形体等，排版美观简洁；
  3. 图片展示顺序应具有良好的逻辑性；
  4. 文件命名规范，例如 时间-客户名称-项目-方案提报.ppt

注: 严格按照该规范作业，确保文件高质量及时有效的反馈给客户。

六视图

  1. 前视图，后视图，顶视图，底视图，左视图，右视图各一张（所有图片均为 PNG 格式）；
  2. 汇总专利图一张（六视图+透视图 PNG 格式）
  3. 文件命名规范，例如 时间-客户名称-项目-六视图

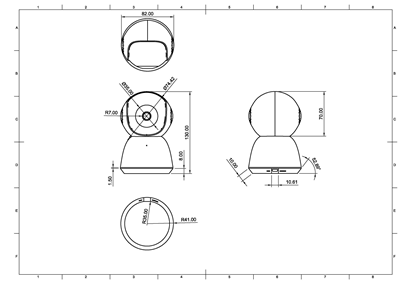

尺寸图

按《技术制图与机械制图》国家标准 GB/T 14689-93 标注，可不写标题栏。 image.png

  1. 文件命名规范例如 时间-客户名称-项目-尺寸图
  2. 尺寸标注单位为: MM，图片格式为 PNG 格式

外观手板输出文件

  1. CMF 工艺文件
  2. 丝印文件（CorelDRAW X / AI 源文件+jpg）
  3. 打样模型（stp 格式）
  4. 手板发出文件清单

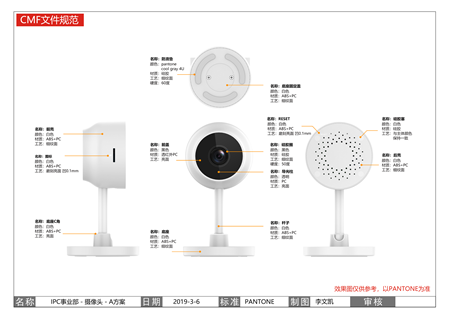

CMF 文件输出规范

版面标准：

①文字说明标准：应该说明外观件的编号，材质，颜色（ PANTONE 色卡为标准），工艺等（见范本）

②文件命名规范，例如 时间-客户名称-项目-CMF 文件

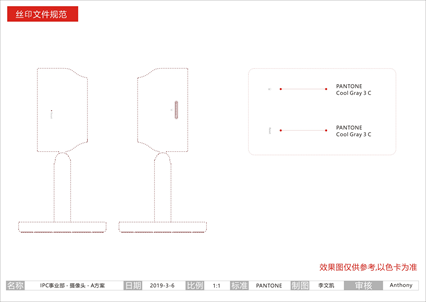

丝印工艺文档规范

版面标准：

标注内容按等比尺寸缩放到 A4 页面内进行标注，底部要填写完整信息（见范本） image.png

线框图标准

  1. 比例：丝印线框图的大小必须保证 1：1
  2. 丝印尺寸：单线最低尺寸不能低于 0.15mm，单线间最低间距不能低于 0.15mm，如：image.png
  3. 丝印区域标识：以区域为基准，需要丝印的区域内必须用红虚线框出，并标注相应 PANTONE 号，如：image.png

丝印文件存档及导出标准

  1. 转曲：将文件内所有线条转换为曲线，丝印内容源文件内参考线框要群组并锁定，只保留丝印内容可选
  2. CDR 文件要保留两份，一份为原始文档，包括 A4 页面示意图和 1：1 图档，一份为单独丝印内容，尺寸必须为 1：1，都保存为 14.0 版本
  3. 将 A4 丝印示意图导出 jpg 图片，文件命名要详细清晰，例如 文件命名规范，例如 时间-客户名称-项目-丝印文件

3D 模型

  1. 文件格式为 stp 格式（或者渲染源文件）
  2. 文件命名规范，例如 时间-客户名称-项目-3D 模型
