方案概述

版本记录

概述

蓝牙门锁指通过蓝牙模组或者蓝牙芯片实现联网控制的智能门锁。涂鸦的蓝牙门锁方案支持单点蓝牙和蓝牙网关两种连接方式，单点蓝牙通过手机蓝牙与门锁近距离通讯进行数据交互，而蓝牙网关连接方式，门锁既可以近距离通过手机连接，也可以通过网关与涂鸦云连接。这两种连接方式都需要对接涂鸦的蓝牙门锁协议。涂鸦蓝牙门锁推出MCU对接和SDK对接两种方式。

• MCU通讯协议对接：涂鸦模组和开发者的门锁** MCU 通过串口通信**的方式，MCU通过涂鸦模组上报设备状态，连接涂鸦App和涂鸦云。
• SDK对接：涂鸦提供基于nordic 和 bk芯片的蓝牙SDK，开发者基于该芯片在涂鸦SDK的基础上进行开发。

蓝牙门锁对接方案

方案框图

图1 蓝牙门锁MCU对接框图

图2 蓝牙门锁SDK对接框图

方案说明

涂鸦蓝牙门锁方案支持MCU通用串口协议对接和 SDK对接。两种对接方式都是设备维度的对接，采用的协议不一致。

功能描述

涂鸦蓝牙公版方案，支持门锁以下功能的对接：

产品创建

涂鸦蓝牙门锁接入方案支持创建以下品类：

创建流程

创建总体流程
IOT注册-产品定义-面板选择-模组选择-硬件配置-拓展配置。

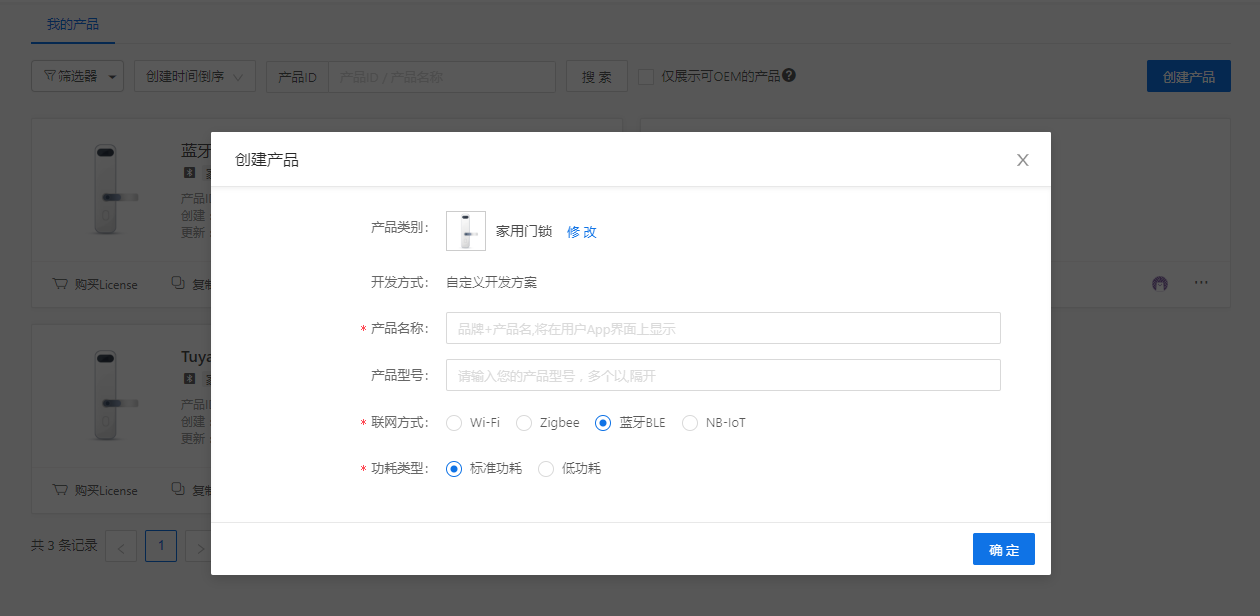

创建家用门锁
安防传感 ——> 家用门锁 ——> 家用门锁

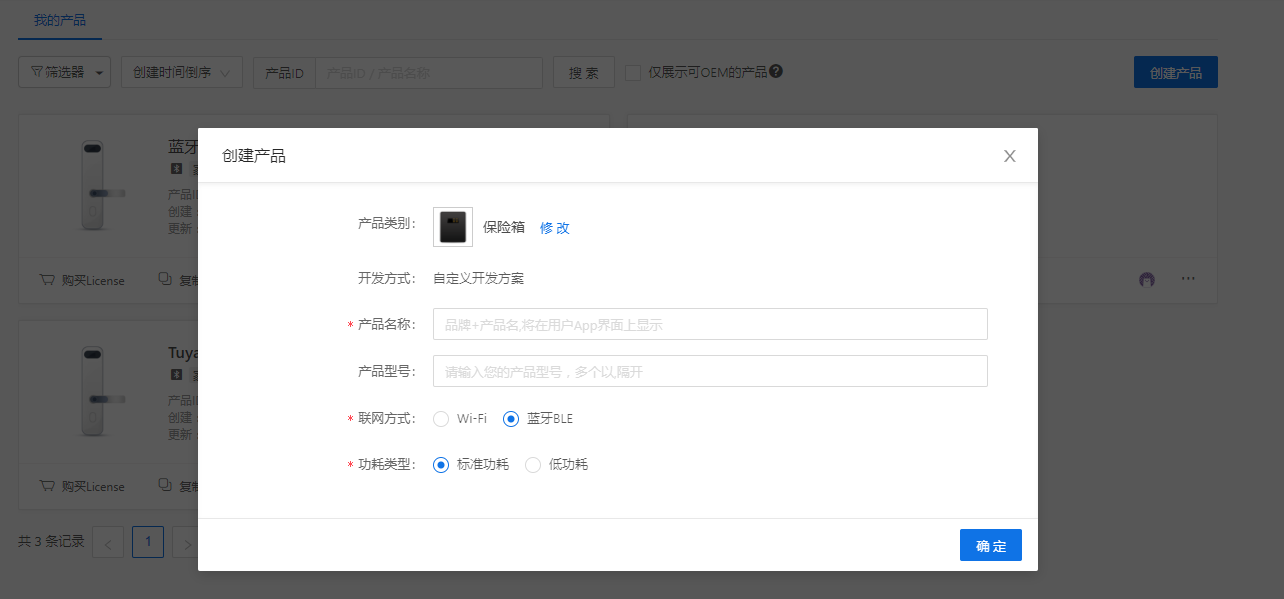

创建保险箱
安防传感 ——> 保险箱 ——> 保险箱

DP点规范

Tuya_ble_锁类_dp点规范
Tuya_ble_锁配件_dp点规范

产品开发

模组选型

目前BLE门锁通用方案，支持选型的模组主要是TYBN1。
模组选型介绍：TYBN1模组规格

产品开发说明

该文档为开发说明，关键步骤，关键DP（DP交互流程、告警/开门记录、恢复出厂设置流程和示例）的文档。开发辅助文档。

SDK开发对接参考：SDK对接指南

通用固件对接参考：MCU对接指南

MCU对接协议（产品数据通讯协议）

产品开发的公版通信协议，数据协议。开发者创建产品 ——> 选择模组 时可下载最新的通讯协议。

BLE门锁DP协议参考：Tuya_ble_锁类_dp点规范

BLE门锁MCU通讯协议参考：BLE门锁MCU对接协议

三方语音能力

BLE门锁已经支持第三方语音开门，需要下载app3.17.7以上版本。

支持的BLE门锁品类：选择 安防传感——> 家庭门锁，联网方式选择蓝牙BLE。
