开发概述

Wi-Fi 通用方案是 MCU 对接主流方案之一，设备 MCU 通过串口与 Wi-Fi 模组连接实现设备联网。涂鸦提供完整的模组、App、云端服务。

通信原理

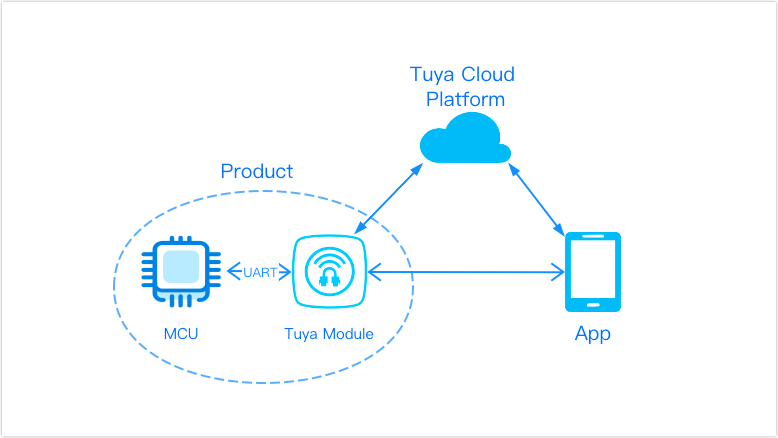

与其他通讯模组方案相比，Wi-Fi 模组通过路由器连接云端，无需网关、操作数据便捷、传输速度快、用户体验更好。Wi-Fi 通用模组对接方案通信原理图如下：

涂鸦技术文档示意图

开发流程

第一步：创建产品

本章节主要介绍Wi-Fi通用方案创建产品时的必要信息，更多步骤详情请参考 MCU 对接方案概述 产品创建章节。

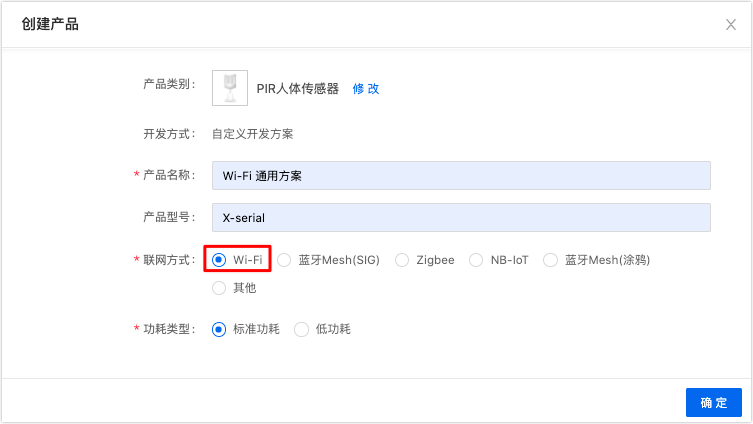

  1. 登录 IoT 工作台，创建产品。

  2. 根据实际需求选择产品品类，联网方式选择 Wi-Fi。


  3. 产品创建完成后，可以根据产品实际需求选择功能、面板、模组、固件，并且可以下载MCU开发包。

    注意：有些产品类别有对功耗的扩展选择，正常供电产品我们选标准功耗即可，电池供电类产品推荐选低功耗。功耗选择会关系到后续模组及固件的推荐。

  4. 在创建产品选择模组时，平台会推荐一些常用模组型号。这里简要介绍了 Wi-Fi 通用方案中使用最多的几款 Wi-Fi 模组。Wi-Fi 模组根据封装分 1、2、3 三个系列，常见的型号有：

  5. 选定模组和固件后，可在线购买模组样品，硬件工程师可以进入画板阶段。硬件开发相关资料均可在文档中心查看：

    注意：Wi-Fi 通用模组工作平均电流在 100mA 以内，但峰值电流会达到 400mA 以上（持续 us 级别），电源设计时一定要留有余量！

第二步：配网测试

建议您在编写代码前，使用涂鸦模组调试助手的 MCU 模拟模式 与您购买的 Wi-Fi 模组先连接跑通。在验证模组的同时，您可提前熟悉协议交互流程。


在 MCU 模拟模式中，涂鸦模组调试助手会模拟 MCU 自动回复模组正确的协议数据，用手机给模组配网后可测试 DP 数据的上报下发。本章节介绍助手和模组配网实操的主要步骤。更多有关涂鸦模组调试助手的使用说明，请参考 涂鸦模组调试助手使用说明。

  1. 根据最小系统原理图，搭建模组外围电路。

    说明：如果您只进行简单测试，可直接飞线。

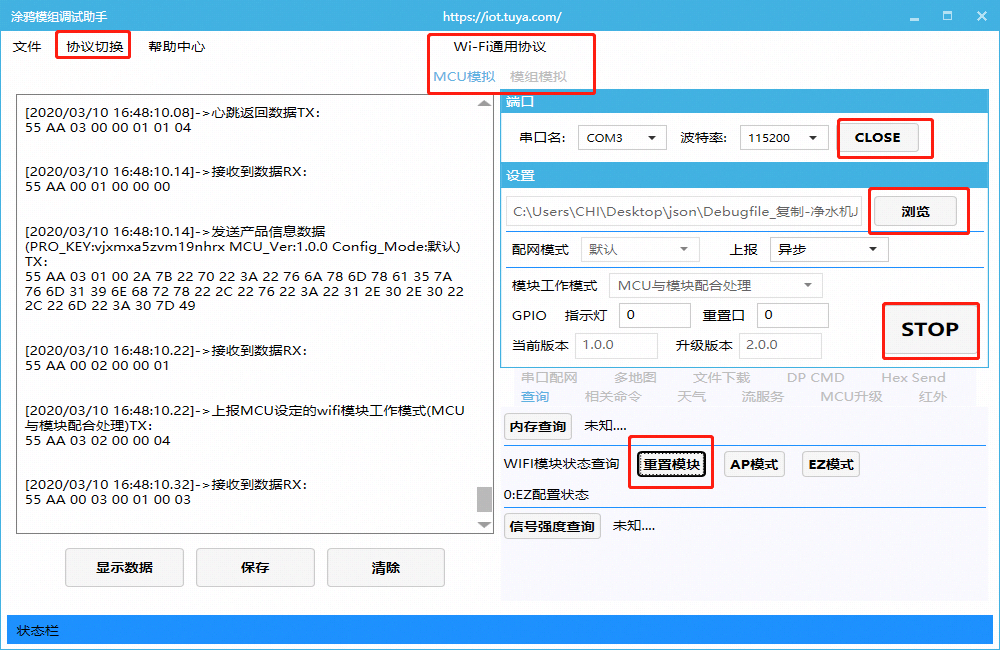

  2. 打开开发包中的涂鸦模组调试助手，导入调试文件，协议选择 Wi-Fi 通用协议，MCU 模拟模式。

  3. 将模组串口通过 USB 转 TTL 工具接到电脑端，助手选择对应的串口及波特率，打开串口单击启动，将看到模组和上位机自动进行初始化流程协议交互。

    注意：Wi-Fi 模组上电会不断发送心跳包，收到正确回复后，进行后续初始化协议的交互。若上电无数据发出，请检查模组外围电路是否正确。

  4. 单击重置模组，模组进入配网模式。

    模组支持 EZ 和 AP 两种配网模式，重置按钮会切换配网模式。有关两种配网模式的区别，请参考 帮助中心。

  5. 根据状态提示，App 进行相应的配网操作，配网操作可阅读 App使用说明。以下为两种配网模式的演示说明。


第三步：软件开发

在硬件调试环节中，您会看到模组与 MCU 有一系列的串口协议交互数据，有关这些数据的详情，可参考开发包中协议文档。协议主要分为两部分：

MCU对接涂鸦模组协议，有以下两种途径：

第四步：协议验证

移植 MCU SDK 代码开发完成后，您可以使用涂鸦模组调试助手的模组模拟模式，验证 MCU 代码的正确性。


模拟模组模式下，模组调试助手会自动发送初始化数据流，验证 MCU 回复是否正确，对于错误数据给予相应提示。初始化交互通过后，可手动单击测试其他拓展功能。

注意：涂鸦模组调试助手的模组模拟模式，没有联网功能，仅用来验证 MCU 串口协议收发正确性。测试完成，MCU 可接实际模组配网联调。


第五步：功能联调

在使用助手验证完毕代码后，MCU 可连接模组使用 App 配网，进入功能联调阶段。功能联调主要测试各 DP 点上报下发是否正确。在调试过程有一些常用工具链接如下：

例程下载

以下为 Wi-Fi 开发方案中您可以下载和使用的例程地址：

视频教程

以下为 Wi-Fi MCU 开发方案中您可以参考的视频教程：
